Una de las partes que más confusión produce al empezar con DMR es esta: tener un TG configurado, recibir un TG y recorrer varios canales son cosas diferentes.
El DM-32UV dispone de varias herramientas para decidir qué tráfico quieres oír y cómo quieres buscar actividad. Las tres más importantes en este punto son RX Group, Scan y Monitor.

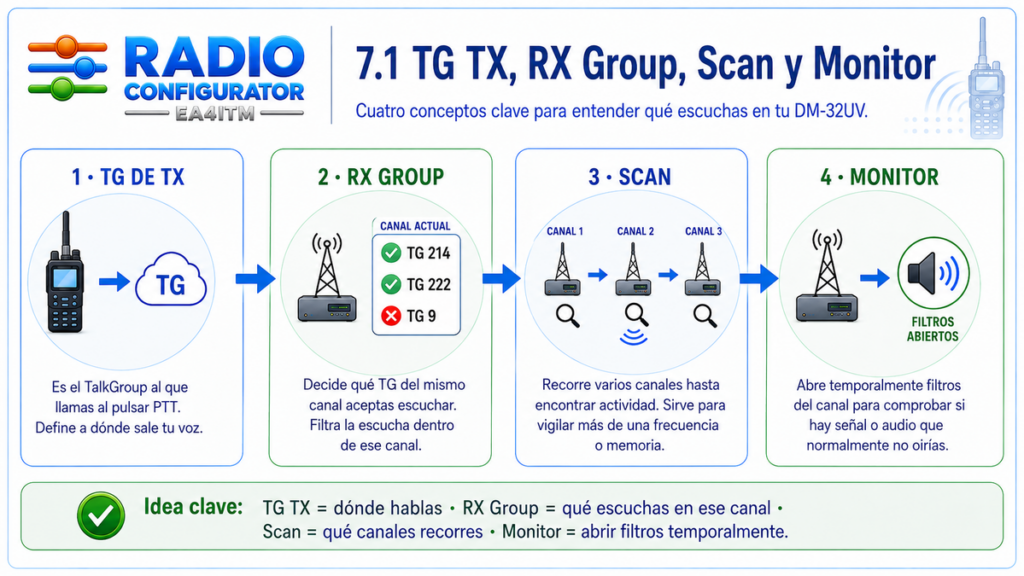

Se parecen porque todas afectan a la escucha, pero trabajan en niveles distintos:
- TG de transmisión: indica a qué destino hablas cuando pulsas PTT;
- RX Group: amplía qué TG recibidos puede aceptar un canal DMR;
- Scan: hace que la radio recorra varios canales buscando actividad;
- Monitor: permite abrir temporalmente la escucha más allá de algunos filtros normales del canal.
Regla para orientarte: si la pregunta es «¿a qué TG hablo?», piensa en el TG del canal. Si es «¿qué TG puedo escuchar en este canal?», piensa en RX Group. Si es «¿qué canales quiero vigilar?», piensa en Scan.
1. Antes de RX Group: qué recibe realmente un canal DMR
Un canal DMR no es solamente una frecuencia. Como vimos en Conceptos básicos de DMR, dentro del canal existen varios parámetros:
- frecuencia RX;
- frecuencia TX;
- Color Code;
- Time Slot;
- TG o destino de transmisión;
- criterios de recepción;
- RX Group, cuando se utiliza;
- otros ajustes propios del equipo.
Cuando una transmisión DMR llega por RF, la radio no reproduce necesariamente todo lo que oye en esa frecuencia. Examina la señal digital y aplica los criterios configurados en el canal.
Eso permite que varios destinos DMR compartan la misma infraestructura sin que el altavoz tenga que reproducir indiscriminadamente todo el tráfico.
2. El TG del canal: dónde transmites
El TG asociado al canal es, ante todo, el destino de transmisión.
Si seleccionas un canal como:
D.XX.REPETIDOR.NAC
y pulsas PTT, la radio transmitirá utilizando los parámetros RF y DMR de ese canal y dirigirá la llamada al TG configurado para su función nacional.
Por eso podemos resumirlo así:
TG TX = a qué grupo envío mi llamada cuando transmito.
Esto no significa que el canal solo pueda escuchar ese mismo TG. Ahí entra RX Group.

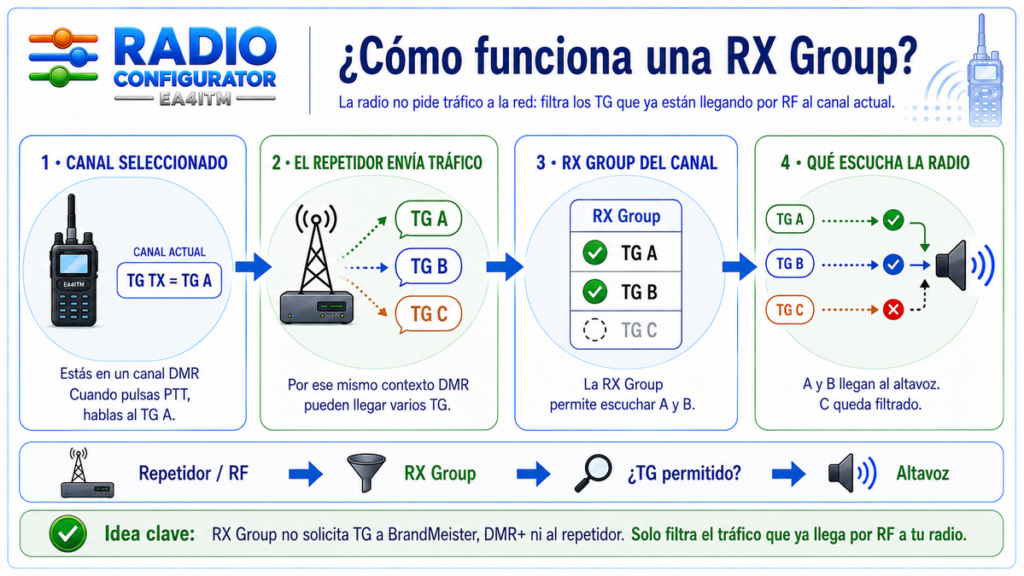

3. Qué es una RX Group List
Una RX Group List es una lista de destinos DMR que un canal puede aceptar en recepción.
Imagina un repetidor que está emitiendo tráfico de varios TG por el mismo Time Slot. Tu canal puede estar preparado para transmitir al TG nacional, pero su RX Group puede permitir además escuchar otros TG relacionados.
Una forma sencilla de visualizarlo es:
canal DMR + tráfico que llega por RF → RX Group → ¿este TG está permitido? → altavoz
Si el TG recibido está contemplado por los filtros de recepción del canal, la radio puede reproducirlo. Si no lo está, puede permanecer silenciado aunque exista actividad DMR en esa frecuencia.
RX Group no solicita tráfico a la red
Este punto es fundamental.
Añadir un TG a una RX Group no obliga a BrandMeister, DMR+ ni al repetidor a enviarte ese TG.
RX Group trabaja dentro de la radio. Solo puede actuar sobre tráfico que ya está llegando por radiofrecuencia al equipo.
Por tanto:
La red decide qué tráfico llega al repetidor o HotSpot.
El repetidor o HotSpot lo transmite por RF.
La RX Group ayuda a decidir qué parte de ese tráfico acepta tu radio.
Si la red no está distribuyendo un TG hacia tu acceso, incluirlo en una RX Group no hará que aparezca mágicamente.
4. Ejemplo práctico de RX Group
Supongamos que tienes un canal configurado para trabajar por un repetidor BrandMeister y que ese canal transmite al destino nacional.
El canal podría tener:
- la frecuencia RX/TX del repetidor;
- el Color Code correcto;
- un Time Slot determinado;
- TG TX = nacional;
- una RX Group con varios TG compatibles.
Entonces puedes hablar al TG nacional desde ese canal, pero la radio podría aceptar también otras llamadas DMR que lleguen por el mismo contexto de recepción y estén incluidas en la RX Group.
Esto permite escuchar más actividad sin tener que cambiar continuamente de canal, siempre que esa actividad esté llegando realmente por RF.
5. RX Group en Radio Configurator
Radio Configurator puede generar automáticamente RX Group para determinados perfiles DMR y relacionarlas con los canales que corresponda.
La finalidad es que la configuración inicial sea útil sin obligarte a diseñar manualmente todas las relaciones entre TG y canales.
En el modo Avanzado, Organización → RX Group permite revisar y personalizar estas listas.
La generación automática mantiene grupos diferenciados por tipo de uso y contexto. Si personalizas una RX Group, el configurador conserva esa decisión hasta que decidas volver a la definición automática.
Cuando una selección deja de estar disponible temporalmente, la interfaz puede indicar que existe una referencia conservada. Esto evita perder silenciosamente una personalización que quizá quieras recuperar después.

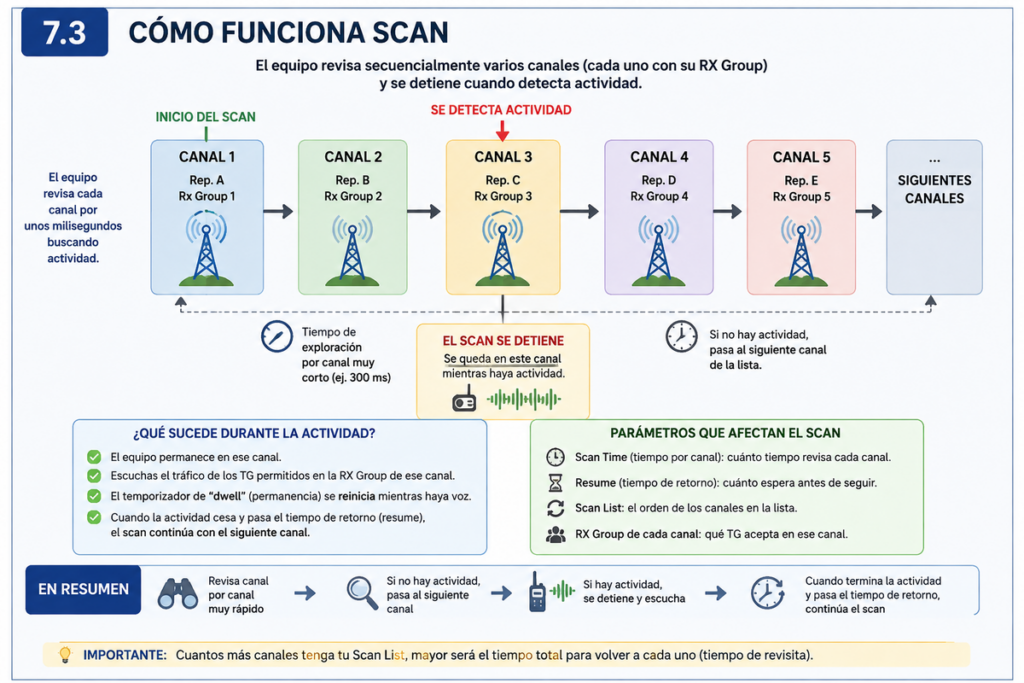

6. Qué hace Scan
Scan trabaja a un nivel diferente.
En vez de permanecer en un canal y decidir qué TG aceptar, la radio va cambiando rápidamente entre los canales incluidos en una Scan List.
El funcionamiento conceptual es:
Canal 1 → Canal 2 → Canal 3 → Canal 4 → … → actividad detectada → la radio se detiene
Cuando termina la actividad, el equipo puede continuar el recorrido según su configuración de Scan.
Por eso Scan sirve para vigilar canales que pueden tener:
- frecuencias diferentes;
- repetidores diferentes;
- modos diferentes;
- Time Slots diferentes;
- TG diferentes;
- incluso servicios distintos, si así se ha organizado la lista.
7. La diferencia decisiva: RX Group no cambia de canal
Esta comparación resuelve buena parte de las dudas:
RX Group
La radio permanece en un único canal. Lo que cambia es qué destinos DMR recibidos puede aceptar en ese canal.
Scan
La radio cambia de canal repetidamente buscando actividad.
Un ejemplo:
Quieres vigilar tráfico nacional, autonómico y local que utiliza el mismo repetidor y contexto de recepción. Una RX Group puede ayudarte a aceptar varios TG sin abandonar ese canal.
Pero si quieres escuchar:
- un repetidor de Madrid;
- otro repetidor de Guadalajara;
- un canal analógico;
- un canal de llamada;
necesitas Scan, porque estás hablando de canales distintos.
8. Qué es una Scan List
Una Scan List es simplemente el conjunto ordenado de canales que la radio recorrerá durante el escaneo.
Radio Configurator utiliza estas listas para que puedas activar Scan sobre grupos coherentes sin construirlos manualmente desde el CPS.
En la generación del DM-32UV hay dos límites especialmente importantes:
- hasta 32 Scan Lists;
- hasta 15 miembros por lista.
Cuando una selección necesita organizar más canales de los que caben en una lista, Radio Configurator debe repartirlos y adaptarlos a esos límites.
Por eso algunos avisos de generación o de organización pueden referirse a Scan sin que exista ningún problema en las frecuencias o en los canales.
No todo tiene que estar en Scan
Una configuración puede contener cientos de canales y solo una parte de ellos formar parte de listas de Scan.
Esto es normal.
Escanear un número enorme de canales también tiene un coste práctico: cuanto más larga es la lista, más tarda la radio en volver a visitar cada canal.
Una buena Scan List intenta equilibrar:
- cantidad de canales;
- probabilidad real de actividad;
- rapidez con la que quieres detectar una llamada.
9. Scan en Radio Configurator
En Básica y Experto, Radio Configurator genera y organiza las listas necesarias según la selección de servicios y repetidores.
En Avanzado → Organización → Scan puedes revisar esa estructura y personalizarla.
Entre otras cosas puedes decidir qué canales pertenecen a cada lista, respetando los límites físicos del equipo.
Cuando una lista personalizada contiene una selección que ya no puede resolverse temporalmente, el configurador intenta conservar la referencia para no destruir una personalización por una carga provisional o por un cambio momentáneo en la base de repetidores.
Si la incidencia sigue existiendo cuando la base completa está disponible, entonces sí se muestra como un aviso estructural que requiere revisión.
10. Qué hace Monitor
Monitor es otra herramienta diferente.
Su utilidad es permitir que el operador amplíe temporalmente la escucha y compruebe tráfico que puede quedar oculto por algunos de los filtros configurados en el canal.
Esto resulta especialmente útil en DMR cuando sabes que existe actividad en la frecuencia, pero tu configuración normal no la está reproduciendo.
Puede ayudarte a responder preguntas como:
- ¿hay realmente tráfico DMR en este repetidor?
- ¿estoy recibiendo actividad de otro TG?
- ¿el problema es de cobertura o simplemente de filtros?
- ¿hay una llamada que mi configuración normal no está mostrando?
Monitor no sustituye una configuración correcta de canales y RX Group. Es una herramienta de escucha y diagnóstico.
El comportamiento exacto depende de los ajustes del equipo y del modo utilizado. Si tienes una tecla del DM-32UV asignada a Monitor, puedes activarlo directamente desde la radio cuando lo necesites.

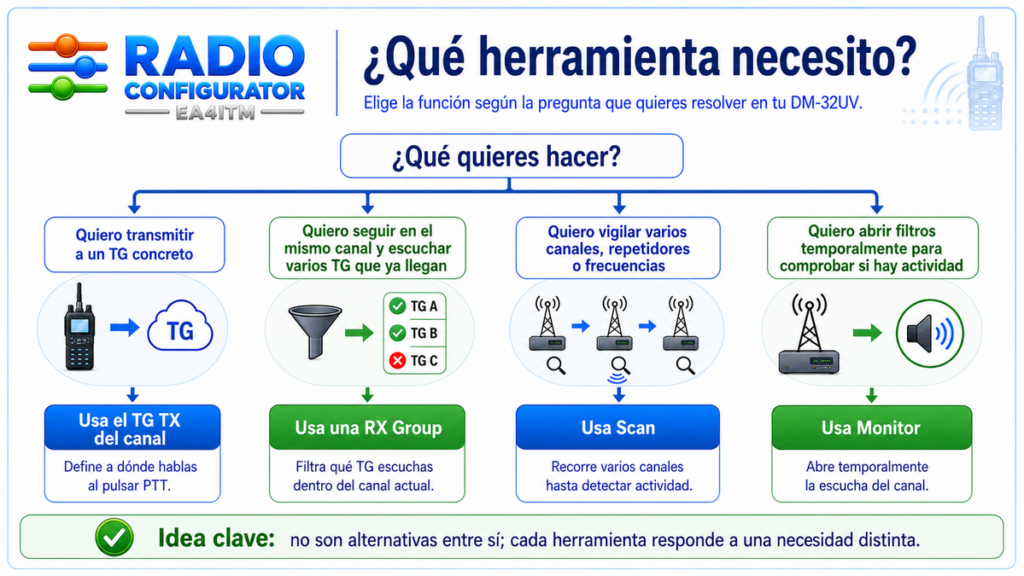

11. ¿Cuál debo utilizar?
La elección depende de lo que quieres conseguir.
Quiero hablar a un TG concreto.
Selecciona el canal cuyo TG de transmisión corresponde a ese destino.
Quiero permanecer en ese repetidor pero escuchar varios TG que puedan llegar por el mismo contexto DMR.
Utiliza una RX Group adecuada.
Quiero vigilar varios repetidores o frecuencias.
Utiliza una Scan List.
Creo que hay actividad, pero mis filtros normales no me dejan escucharla.
Prueba Monitor como herramienta temporal de comprobación.
12. Ejemplo completo: un repetidor y varios destinos
Imagina que estás utilizando un repetidor BrandMeister de tu zona.
Radio Configurator puede haber creado varios canales sobre el mismo repetidor:
D.XX.REPETIDOR.NACD.XX.REPETIDOR.REGD.XX.REPETIDOR.AUTD.XX.REPETIDOR.PRVD.XX.REPETIDOR.LOC
Todos pueden compartir el mismo acceso RF, pero cada uno tiene una función distinta.
Si seleccionas .NAC:
- el TG TX del canal determina que al pulsar PTT hables al destino nacional;
- su RX Group puede permitir escuchar otros TG recibidos compatibles;
- si ese canal pertenece a una Scan List, la radio podrá visitarlo durante Scan;
- Monitor puede ayudarte a comprobar actividad que quede fuera de los filtros normales.
Esto muestra por qué las cuatro piezas no se sustituyen entre sí.
13. Ejemplo completo: varios repetidores
Supongamos ahora que quieres vigilar tres repetidores diferentes mientras te desplazas.
Cada uno tiene su propia frecuencia y posiblemente distinto Color Code o Time Slot.
Una RX Group no puede resolver ese problema, porque la radio tendría que sintonizar físicamente distintas frecuencias.
Ahí la herramienta correcta es Scan:
Repeater A → Repeater B → Repeater C → actividad → pausa
Si además cada uno de esos canales tiene su propia RX Group, ambos mecanismos pueden trabajar conjuntamente:
Scan decide qué canal visitar.
RX Group decide qué llamadas aceptar cuando la radio está en ese canal.
14. Scan y Roaming tampoco son lo mismo
Scan y Roaming pueden parecer similares porque ambos intervienen cuando tienes varios accesos, pero persiguen objetivos diferentes.
Scan busca actividad entre varios canales.
Roaming está orientado a facilitar el cambio entre accesos DMR equivalentes según la configuración y las condiciones de recepción.
Por eso:
Scan pregunta: «¿dónde hay alguien transmitiendo?»
Roaming pregunta: «¿qué acceso DMR debo utilizar?»
El funcionamiento de Roaming se desarrolla en el apartado correspondiente del modo Avanzado.
15. Errores frecuentes al empezar
«He añadido un TG a RX Group y no escucho nada»
Comprueba primero que ese tráfico esté llegando realmente al repetidor o HotSpot. RX Group no solicita tráfico a la red.
«Tengo varios TG en RX Group, así que no necesito Scan»
Solo es cierto si todo el tráfico que te interesa puede recibirse dentro del mismo canal y contexto RF. Si necesitas otras frecuencias o repetidores, necesitas Scan.
«Scan escucha todos mis canales»
No. Scan recorre únicamente los canales incluidos en la Scan List activa.
«Monitor y RX Group son lo mismo»
No. RX Group forma parte de la configuración normal del canal. Monitor es una función temporal para ampliar la escucha.
«Si veo actividad en el monitor de BrandMeister, mi radio tiene que escucharla»
No necesariamente. El tráfico debe estar siendo distribuido hacia tu repetidor o HotSpot, transmitirse por RF y superar después los criterios de recepción de tu radio.

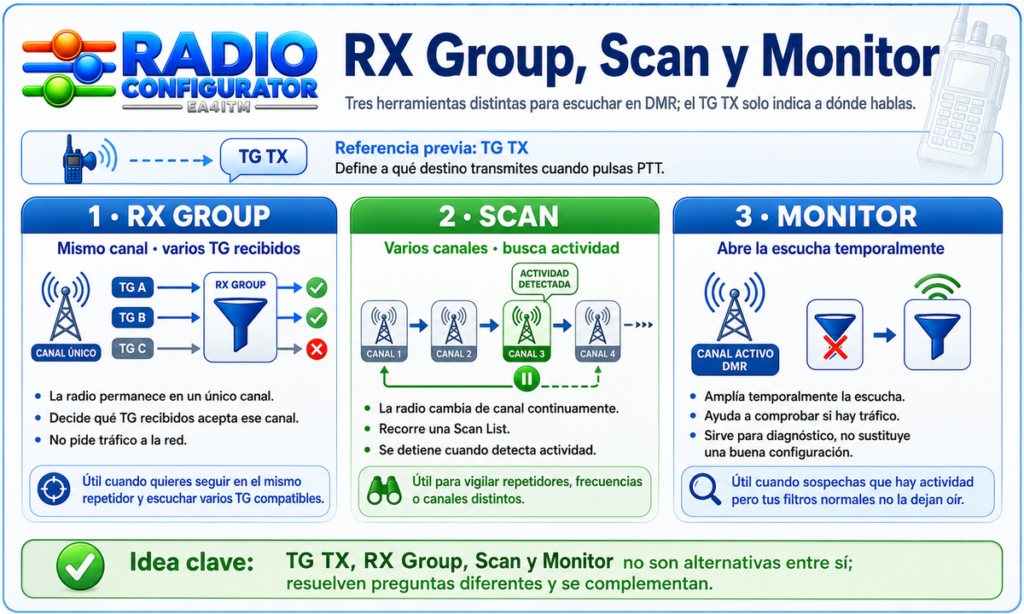

16. Resumen rápido
TG TX
Define a qué destino hablas.
RX Group
Define qué grupos recibidos puede aceptar un canal DMR. No solicita tráfico a la red.
Scan
Recorre varios canales buscando actividad.
Monitor
Amplía temporalmente la escucha para comprobar tráfico que puede quedar fuera de los filtros normales.
Roaming
Ayuda a elegir entre accesos DMR equivalentes; no es un escáner de actividad.
Siguiente paso
Ya sabemos cómo se organiza la escucha normal de una configuración.
El siguiente tema se centra en una función distinta: enviar la posición de la radio mediante DMR. → APRS por BrandMeister
Veremos qué datos utiliza el DM-32UV, qué canales pueden llevar APRS, cómo llega la posición a BrandMeister y cómo comprobar que el reporte está funcionando.
