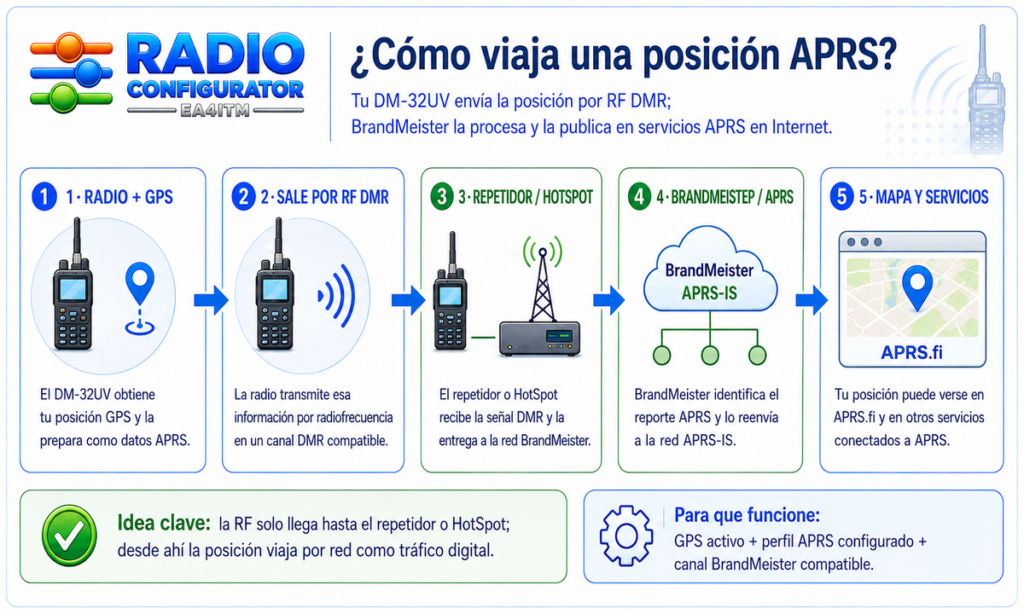

APRS por BrandMeister permite que el DM-32UV envíe su posición utilizando una transmisión digital DMR. La radio obtiene las coordenadas mediante GPS/GNSS, prepara un reporte digital y lo envía por radiofrecuencia a un acceso BrandMeister. A partir de ahí, la red puede procesar esa información como posición APRS.
Conviene separar desde el principio dos ideas que suelen mezclarse:
- la posición nace en la radio, a partir del receptor GPS/GNSS;
- el transporte hasta BrandMeister sigue siendo radio + DMR.
Internet no llega hasta tu DM-32UV. El tramo entre la radio y el repetidor sigue siendo RF. BrandMeister interviene después, cuando el acceso que ha recibido tu transmisión entrega el tráfico digital a la red.
Idea clave: en esta página hablamos de APRS digital mediante DMR y BrandMeister. No estamos describiendo el APRS analógico clásico transmitido como audio/paquetes en un canal FM.
1. Qué necesita la radio para poder enviar una posición
Para que un reporte APRS tenga sentido deben coincidir varias condiciones. No basta con marcar una casilla en el configurador.
Necesitas:
- un DMR ID válido configurado en la radio;
- el GPS/GNSS activado;
- que el equipo haya obtenido una posición válida;
- utilizar un canal BrandMeister compatible con APRS;
- tener acceso RF real al repetidor BrandMeister utilizado;
- que el perfil APRS esté correctamente configurado.
Si cualquiera de estas piezas falla, el reporte puede no llegar a la red aunque el resto de la configuración sea correcto.
GPS activado no significa necesariamente posición válida
Activar GNSS hace que el receptor de posicionamiento esté disponible, pero el equipo todavía necesita obtener una solución de posición.
En interiores, garajes, zonas muy cerradas o al arrancar el equipo después de un periodo largo puede necesitar más tiempo para fijar satélites.
Por eso, para una primera prueba conviene situarse en un lugar con buena visibilidad de cielo y esperar a que la radio disponga de posición antes de intentar diagnosticar el resto del sistema.

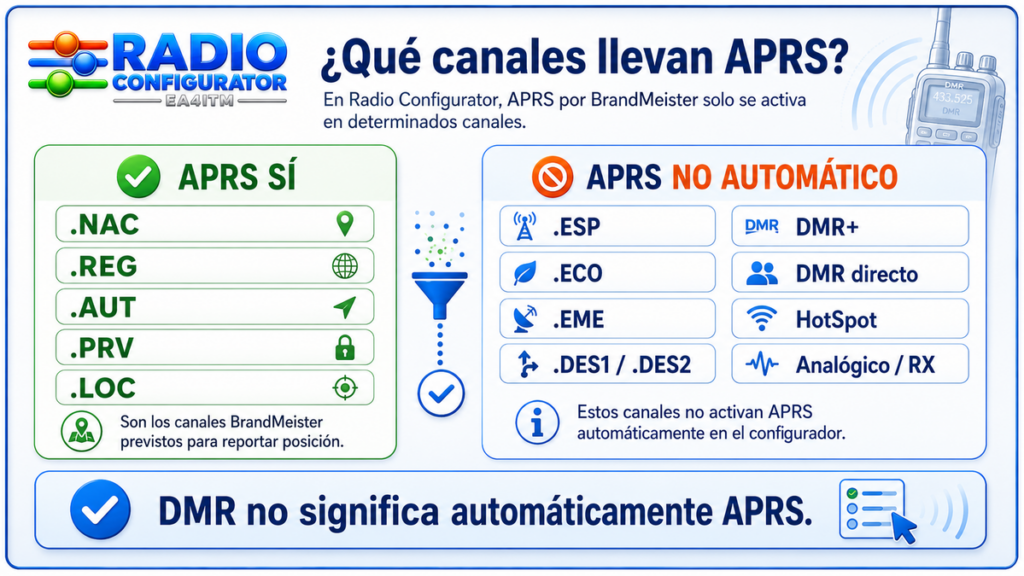

2. APRS no se activa en todos los canales DMR
EA4ITM Radio Configurator aplica una política deliberadamente selectiva. APRS no se habilita automáticamente en cualquier canal digital solo por ser DMR.
En los canales automáticos BrandMeister se consideran compatibles estas familias:
.NAC— nacional;.REG— regional/distrito;.AUT— autonómico;.PRV— provincial;.LOC— local.
En cambio, el preset automático no activa APRS en:
.ESP;.ECO/ Parrot;.EME;.DES1y.DES2;- DMR+;
- DMR directo;
- canales HotSpot gestionados por el modo Avanzado;
- canales analógicos;
- servicios configurados únicamente para recepción.
La razón práctica es evitar que el equipo intente reportar posición desde canales que no forman parte del perfil BrandMeister previsto para esta función.
3. Básica, Experto y Avanzado no se comportan igual
Básica
Básica no activa APRS.
Su objetivo es crear una primera configuración sencilla: repetidores analógicos del distrito, BrandMeister del distrito y canales de llamada. APRS permanece desactivado para no añadir una función que requiere comprobar además GPS, cobertura y comportamiento de red.
Experto
En Experto, cuando has seleccionado BrandMeister, aparece la opción:
APRS BM
Al activarla, Radio Configurator no crea repetidores nuevos ni zonas nuevas. Lo que hace es marcar para APRS los canales BrandMeister compatibles de las familias .NAC, .REG, .AUT, .PRV y .LOC.
Por tanto:
APRS BM = modifica determinados canales BrandMeister ya generados; no añade una red nueva.
Avanzado
En Avanzado existe un gestor específico en:
Funciones → APRS
Ahí puedes:
- activar o desactivar APRS para la configuración;
- decidir qué familias automáticas utilizar:
NAC,REG,AUT,PRVyLOC; - ver cuántos canales compatibles existen y cuántos quedan activos;
- seleccionar individualmente canales manuales DMR BrandMeister;
- revisar el perfil APRS global que se aplicará a todos los canales seleccionados.
Los canales manuales DMR pueden participar cuando pertenecen a BrandMeister. Los canales manuales DMR+ o DMR directo quedan fuera de este gestor.
4. Qué prepara Radio Configurator dentro del canal
Cuando APRS está activo, Radio Configurator incorpora al .data la información necesaria para indicar que determinados canales BrandMeister pueden utilizar reporte digital.
Esto significa que un canal como:
D.XX.REPETIDOR.NAC
puede conservar exactamente la misma frecuencia, Color Code, Time Slot, TG y RX Group que necesita para voz, pero además quedar marcado para utilizar el perfil APRS.
No se crea un «canal APRS» independiente por cada repetidor. APRS se asocia a los canales compatibles que ya utilizas.

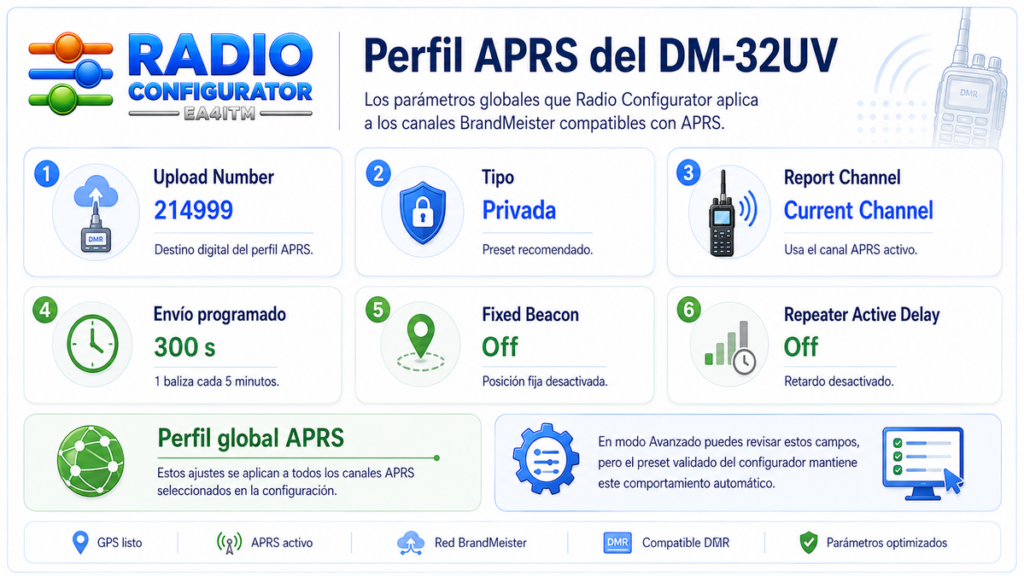

5. El perfil APRS que utiliza el configurador
Además de indicar qué canales pueden reportar posición, el DM-32UV necesita un perfil APRS.
El preset utilizado actualmente por Radio Configurator parte de estos valores:
- Upload Number:
214999; - Tipo: llamada Privada;
- Report Channel: Current Channel;
- Envío programado: 300 segundos;
- Fixed Beacon: Off;
- Repeater Active Delay: Off.
En Básica no necesitas ocuparte de este perfil porque APRS está desactivado. En Experto se utiliza el comportamiento previsto por el generador. En Avanzado puedes revisar varios de estos campos.
Upload Number
Es el destino digital utilizado por el perfil de reporte. El preset validado de Radio Configurator utiliza 214999.
No debe confundirse con tu DMR ID. Tu DMR ID identifica quién envía; el Upload Number forma parte del perfil que indica a qué destino se envía el reporte.
Tipo de llamada
El valor predeterminado es Privada. Avanzado permite cambiarlo a Grupo, pero si no tienes una razón concreta para modificar el perfil, lo razonable es conservar el preset automático.
Report Channel: Current Channel
El configurador utiliza Current Channel. Esto significa que el reporte se realiza utilizando el canal BrandMeister compatible que está operativo en ese momento.
Esta opción permanece fijada por el configurador para conservar el comportamiento validado.
Envío programado
El valor automático es 300 segundos, es decir, cinco minutos.
En Avanzado puede configurarse:
- 0 = envío programado desactivado;
- valores entre 60 y 7650 segundos;
- en pasos de 30 segundos.
No tiene sentido utilizar un intervalo extremadamente corto solo para «ver más puntos». Cada reporte implica una transmisión y utiliza tiempo de radio. Para una primera prueba, conserva el valor predeterminado salvo que tengas un motivo concreto para cambiarlo.
Fixed Beacon
La interfaz de Avanzado muestra esta opción, pero en la versión actual del generador debes mantenerla en:
Fixed Beacon = Off
La escritura de una posición fija todavía no forma parte del contrato validado del generador. Si activas Fixed Beacon, la compilación del .data se bloqueará para evitar escribir un perfil incompleto o no validado.
Repeater Active Delay
Avanzado permite seleccionar:
- Off;
- 100 ms.
El preset automático utiliza Off.
6. GPS/GNSS en Radio → General
APRS necesita una posición, por lo que el otro bloque importante está en:
Radio → General → GPS / GNSS
Avanzado permite configurar:
- GNSS: On / Off;
- Modo GNSS: GPS, BeiDou o GPS + BeiDou;
- Formato de posición: DDD o DMS;
- Zona horaria: Automática o un offset UTC fijo.
El formato de posición afecta a cómo se representa la información en el equipo; no sustituye una solución GNSS válida.
La zona horaria es un ajuste general de la radio. Tampoco puede corregir un problema de posicionamiento: si la radio no tiene coordenadas válidas, cambiar UTC no hará que aparezca una posición APRS.

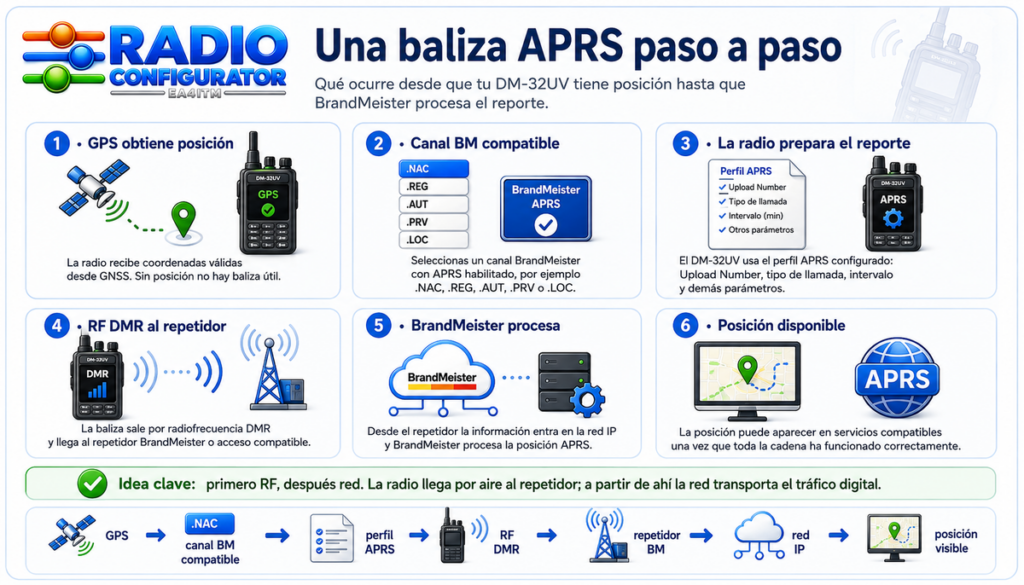

7. Qué ocurre cuando el DM-32UV envía el reporte
Podemos recorrer el proceso completo:
- El receptor GNSS obtiene la posición.
La radio conoce sus coordenadas actuales. - El canal activo está habilitado para APRS.
Debe ser uno de los canales BrandMeister compatibles seleccionados por Radio Configurator. - El DM-32UV genera el reporte digital.
El perfil APRS aporta los parámetros de envío. - La radio transmite por RF DMR.
La información llega al repetidor BrandMeister utilizando la frecuencia y parámetros del canal actual. - El repetidor entrega el tráfico a BrandMeister.
A partir de ese punto el transporte ya pertenece a la red IP. - BrandMeister procesa la información de posición.
El reporte puede ser integrado en los servicios APRS asociados a la red.
El punto más importante es que el tramo inicial sigue dependiendo de la radiofrecuencia. Tener Internet en el teléfono o en el ordenador no ayuda al DM-32UV si no consigue acceder por RF al repetidor seleccionado.
8. ¿Y si utilizo un HotSpot?
A nivel conceptual, un HotSpot BrandMeister también es una puerta entre la RF de tu radio y la red DMR, como vimos en Conceptos básicos de DMR.
Sin embargo, debes distinguir esa posibilidad general de la política actual de Radio Configurator:
En el modo Avanzado, los canales HotSpot gestionados por el configurador no se incluyen actualmente en la selección automática de APRS.
El gestor APRS actual trabaja con:
- canales automáticos de repetidores BrandMeister de las familias compatibles;
- canales manuales DMR BrandMeister que selecciones expresamente.
Por tanto, no interpretes que la existencia de un HotSpot en tu configuración implica que Radio Configurator vaya a activar APRS en sus canales.

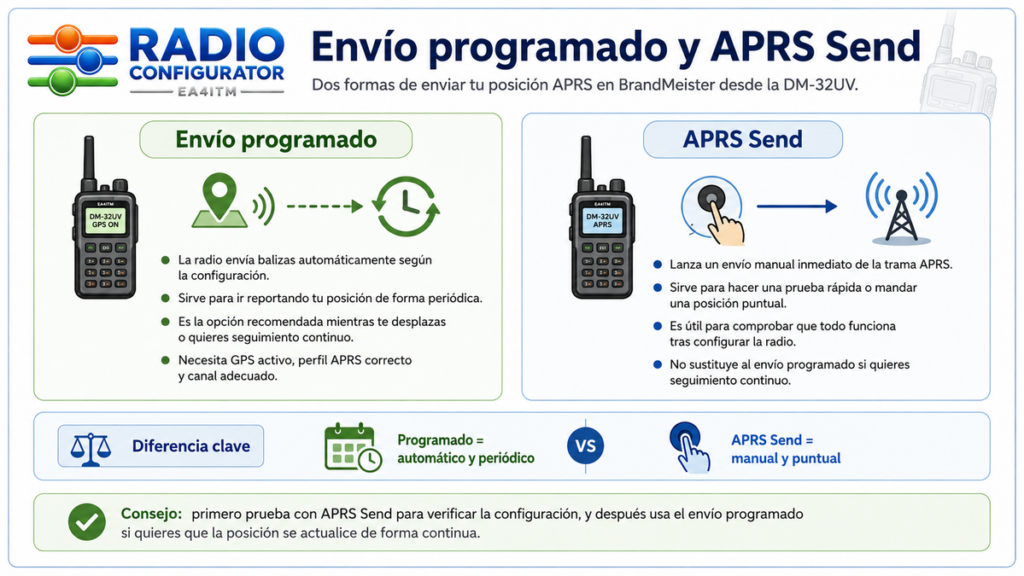

9. Envío programado y envío manual
El perfil APRS puede realizar reportes programados cuando el intervalo es distinto de cero.
El DM-32UV también dispone de la función de tecla APRS Send. Si la tienes asignada a una tecla programable, puedes utilizarla para iniciar un envío manual cuando quieras realizar una comprobación puntual.
En Avanzado, las funciones de teclas se gestionan desde Radio → General.
Para una primera prueba es útil distinguir:
Envío programado
La radio espera el intervalo configurado y realiza reportes según su comportamiento interno.
APRS Send
Permite provocar manualmente un reporte sin esperar al siguiente intervalo programado.
10. Cómo comprobar una primera configuración APRS
Conviene comprobar el sistema por etapas. Si intentas verificarlo todo de una vez, cuando algo falle no sabrás si el problema está en el GPS, en la RF, en el canal o en la red.
Paso 1 — Comprueba que la radio tiene posición
Activa GNSS y espera a disponer de coordenadas válidas. Haz la primera prueba al aire libre o en una ubicación con buena recepción de satélites.
Paso 2 — Selecciona un canal APRS compatible
Utiliza un canal BrandMeister de una de estas familias:
.NAC · .REG · .AUT · .PRV · .LOC
No hagas la prueba desde .ECO, .EME, una desconexión, DMR+ o un canal analógico esperando que el preset automático se comporte igual.
Paso 3 — Comprueba primero el acceso DMR
Antes de culpar a APRS, comprueba que realmente llegas al repetidor BrandMeister.
Una herramienta útil en España es: Monitor BrandMeister EA
Permite buscar un indicativo o DMR ID y es útil para comprobar si tu actividad DMR está llegando a la infraestructura BrandMeister.
Importante: ver tu actividad DMR en un monitor de red confirma una parte del recorrido, pero no demuestra por sí sola que la posición APRS haya sido procesada correctamente.
Paso 4 — Fuerza o espera un reporte
Si tienes APRS Send asignado a una tecla, puedes utilizarlo para una prueba puntual. Si no, espera al intervalo programado.
Paso 5 — Comprueba la parte APRS
BrandMeister dispone de configuración relacionada con APRS / Alias dentro de sus servicios de usuario. Si utilizas servicios externos de visualización APRS, recuerda que su actualización puede no ser instantánea y depende de que el reporte haya recorrido correctamente toda la cadena. Por ejemplo el portal : https://aprs.fi/

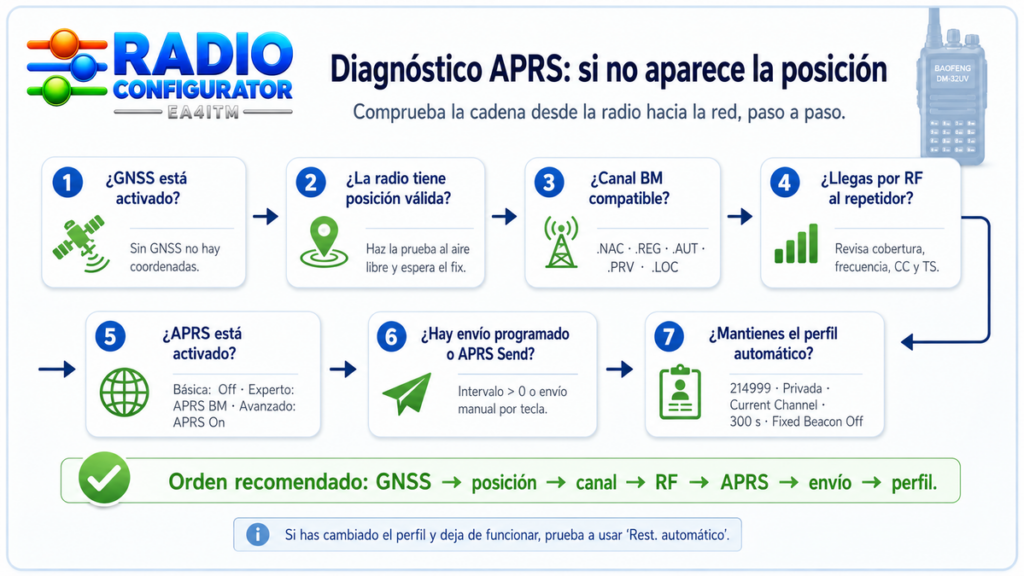

11. Si no aparece la posición
Evita cambiar diez parámetros al mismo tiempo. Comprueba la cadena en este orden:
1. ¿GNSS está activado?
Si está Off, no hay posición dinámica que reportar.
2. ¿La radio tiene una posición válida?
GNSS On sin fijación de satélites no garantiza que exista una coordenada utilizable.
3. ¿Estás en un canal compatible?
Comprueba que estás usando un canal BrandMeister con APRS habilitado. En el preset automático deben ser .NAC, .REG, .AUT, .PRV o .LOC.
4. ¿Llegas realmente al repetidor?
Comprueba cobertura, frecuencia, Color Code, Time Slot y demás parámetros del canal. Si la transmisión no llega por RF al repetidor, BrandMeister nunca recibirá el reporte.
5. ¿APRS está realmente activado en la configuración?
En Básica está desactivado. En Experto debes haber marcado APRS BM. En Avanzado comprueba que APRS está On y que existe al menos un canal seleccionado.
6. ¿Has desactivado el envío programado?
Si Envío Progr. = 0, no esperes reportes periódicos. Utiliza APRS Send si lo tienes configurado o vuelve a activar un intervalo.
7. ¿Has activado Fixed Beacon?
En la generación actual debes dejarlo en Off. Si está On, Radio Configurator bloqueará la compilación para no escribir una posición fija que todavía no está validada.
8. ¿Has modificado el perfil APRS?
Si has cambiado Upload Number, tipo de llamada, intervalo o Repeater Active Delay y la prueba deja de funcionar, utiliza Rest. automático para volver al perfil previsto por el configurador.
12. Errores frecuentes
«He activado GPS, así que APRS ya debería funcionar»
No necesariamente. Falta comprobar posición válida, canal compatible, RF hacia el repetidor y configuración APRS.
«Cualquier canal BrandMeister sirve»
No con la política automática actual del configurador. Solo se marcan las familias .NAC, .REG, .AUT, .PRV y .LOC.
«Si APRS está activo, Radio Configurator crea canales APRS nuevos»
No. APRS se incorpora como función a canales BrandMeister compatibles ya existentes.
«Mi HotSpot está en BrandMeister, por tanto sus canales tendrán APRS»
No en el gestor actual de Avanzado. Los canales HotSpot quedan fuera de la selección APRS automática.
«El monitor de BrandMeister muestra mi DMR ID, por tanto APRS está confirmado»
No. Eso confirma que existe actividad DMR visible en la red. El reporte de posición es otra parte del proceso.
«Poner un intervalo muy pequeño mejora APRS»
No necesariamente. Solo aumenta la frecuencia de los reportes. Utiliza un intervalo razonable y evita transmisiones innecesarias.
13. Resumen rápido
APRS BrandMeister en el DM-32UV
Es reporte digital de posición mediante DMR.
Origen de la posición
GPS/GNSS de la radio.
Tramo inicial
DM-32UV → RF → repetidor BrandMeister.
Canales automáticos compatibles.NAC, .REG, .AUT, .PRV y .LOC.
Básica
APRS desactivado.
Experto
Opción APRS BM.
Avanzado
Selección por familias, canales manuales BrandMeister y perfil APRS global.
Perfil automático
Upload 214999 · Privada · Current Channel · 300 s · Fixed Beacon Off.
Si falla
Comprueba en orden: GNSS → posición → canal → RF → APRS → envío → perfil.
Siguiente paso
Con APRS ya hemos cubierto las funciones principales que aparecen en Básica y Experto y varios de los conceptos que después reutiliza el modo Avanzado.
Ahora entraremos en el espacio de trabajo donde puedes modificar directamente la estructura de la configuración: → Modo Avanzado
Veremos cómo se organizan TG, canales automáticos y manuales, HotSpots, zonas, Scan, RX Group, Roaming, APRS, mensajes y ajustes generales del DM-32UV sin perder de vista qué relaciones existen entre todos ellos.
