EA4ITM Radio Configurator es una herramienta web para crear configuraciones para el Baofeng DM-32UV, aunque ya estoy trabajando para incorporar nuevos equipos, sin tener que programar manualmente cientos de canales, repetidores, zonas, listas y demás elementos desde el CPS.
El objetivo es sencillo: tú indicas dónde vas a utilizar la radio, qué quieres tener disponible y cuánto control quieres sobre la configuración. EA4ITM Radio Configurator se encarga de organizar los elementos necesarios y genera un archivo .data compatible con CPS 1.60, preparado para revisar y cargar posteriormente en el equipo.
No necesitas conocer desde el primer momento todos los detalles de DMR. Puedes comenzar con una configuración prácticamente automática y, cuando quieras, pasar a modos con mayor capacidad de selección y personalización.
¿Qué hace EA4ITM Radio Configurator?
El proceso general es:
- Eliges. Dónde vas a utilizar la radio y qué servicios quieres incluir.
- Radio Configurator organiza la configuración. Genera y relaciona los canales, repetidores, zonas, grupos, listas y demás elementos necesarios.
- Descargas el resultado. Obtienes un archivo
.dataque puedes abrir con CPS 1.60, revisar y escribir posteriormente en tu DM-32UV.
Tres formas de crear tu configuración
Radio Configurator dispone de tres modos:
Básica · Experto · Avanzado
No son tres herramientas distintas. Son tres niveles de control sobre la configuración.

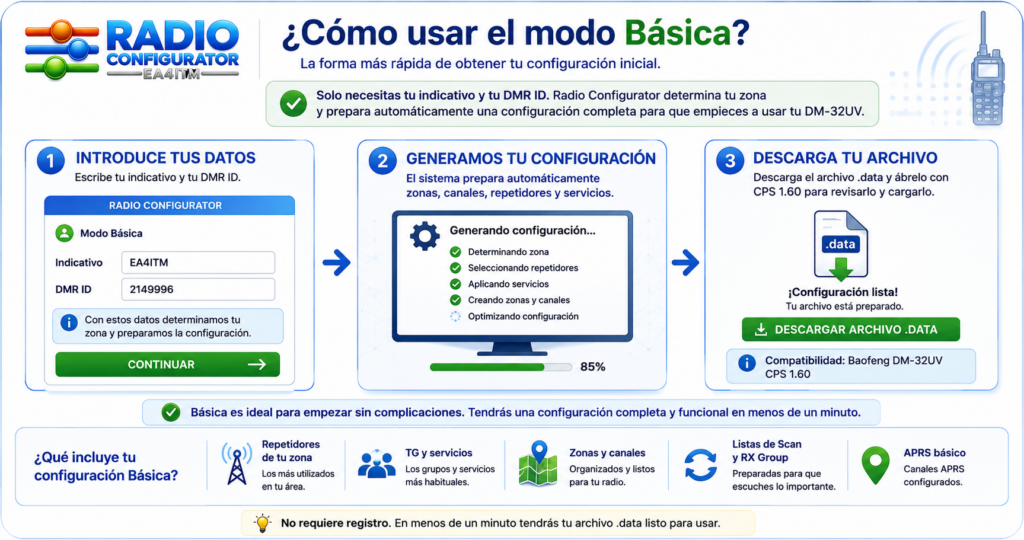

Básica
Es la opción recomendada para empezar rápidamente.
Solo necesitas indicar:
- tu indicativo;
- tu DMR ID.
A partir de esos datos, Radio Configurator determina la zona inicial correspondiente y prepara automáticamente la configuración.
No tienes que seleccionar repetidores uno a uno ni conocer previamente cómo se organiza internamente el DM-32UV.
¿Para quién es?
- Para quien quiere comenzar a utilizar la radio cuanto antes.
- Para quien quiere disponer de una configuración preparada para su zona.
- Para quien prefiere evitar decisiones técnicas innecesarias al principio.
No requiere registro.

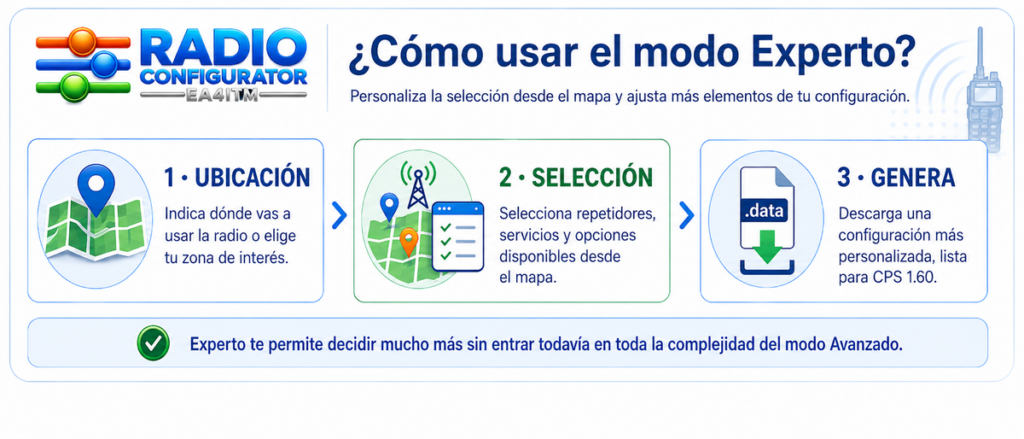

Experto
El modo Experto mantiene gran parte de la automatización, pero permite decidir qué quieres incluir.
Puedes seleccionar la zona donde vas a utilizar la radio y trabajar sobre el mapa y las distintas opciones disponibles para elegir repetidores, servicios y otras características de la configuración.
El flujo sigue siendo sencillo:
1. Ubicación → 2. Selección → 3. Generar
Radio Configurator continúa encargándose de construir correctamente la configuración interna.
¿Para quién es?
- Para quien quiere elegir dónde va a utilizar la radio.
- Para quien quiere seleccionar repetidores concretos.
- Para quien quiere decidir qué servicios incluir.
- Para quien quiere ajustar la configuración sin tener que construirla elemento por elemento.
No requiere registro.
En la página “Cómo crear una configuración” veremos con detalle las opciones disponibles dentro de 2 · Selección.

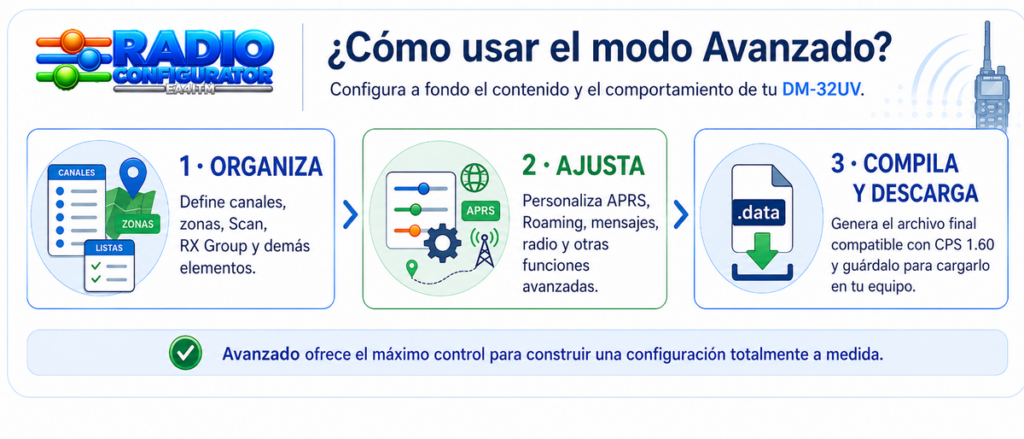

Avanzado
El modo Avanzado proporciona control sobre la estructura de la configuración.
Permite trabajar directamente con los distintos elementos utilizados por la radio: canales, TG, HotSpots, zonas, Scan, RX Group, Roaming, APRS y otros parámetros.
A diferencia de Básica y Experto, aquí no solo decides qué quieres incluir, sino también cómo quieres organizarlo y configurarlo.
El flujo general es:
1. Tu configuración → 2. Ajusta → 3. Guarda y genera
¿Para quién es?
- Para quien quiere personalizar la configuración.
- Para quien quiere crear o modificar canales.
- Para quien quiere trabajar con TG propios.
- Para quien quiere configurar HotSpots.
- Para quien quiere organizar zonas, Scan, RX Group o Roaming.
- Para quien quiere guardar su trabajo y continuar posteriormente.
El modo Avanzado utiliza cuenta de usuario para poder conservar las configuraciones y seguir trabajando con ellas.
La página “Modo Avanzado” explicará cada uno de los apartados disponibles dentro de 2 · Ajusta.
¿Qué modo debo elegir?
No necesitas empezar por el modo más completo.
Quiero una configuración para mi zona y no quiero complicarme. → Básica
Quiero decidir qué zona, repetidores y servicios voy a utilizar. → Experto
Quiero controlar y modificar la configuración en profundidad. → Avanzado
Puedes comenzar por Básica o Experto y aprender progresivamente qué hace cada elemento antes de utilizar las posibilidades de Avanzado.
¿Qué estoy configurando realmente?
Aunque Radio Configurator simplifica mucho el proceso, detrás de una configuración DMR intervienen varios conceptos.
Cuando transmites, de forma muy simplificada ocurre algo parecido a esto:
Tu radio → repetidor o HotSpot → red DMR → TalkGroup → otros usuarios
Pero esa es solo una parte del funcionamiento.
También existen elementos que determinan qué comunicaciones escucha tu radio, cómo se recorren distintos canales, cómo se agrupan estos para manejarlos desde el equipo o cómo puede cambiar automáticamente entre repetidores.
Por eso a lo largo del manual aparecerán conceptos como:
DMR ID · TalkGroup (TG) · Color Code · Time Slot · RX Group · Scan · Zona · Roaming · APRS
No necesitas conocerlos todavía.
La siguiente página, Conceptos básicos de DMR, explica cada uno desde cero y, sobre todo, para qué sirve dentro de una configuración real.
¿Qué necesito antes de empezar?
Para utilizar los modos Básica o Experto necesitarás principalmente:
- tu indicativo de radioaficionado;
- tu DMR ID, si vas a utilizar DMR.
Si todavía no tienes DMR ID o no sabes qué es, no pasa nada.
En Antes de crear tu primera configuración explicaremos qué representa ese identificador, cómo obtenerlo y qué necesitas preparar antes de generar tu primer archivo.
¿Qué obtendré al finalizar?
Radio Configurator genera un archivo .data destinado al Baofeng DM-32UV con CPS 1.60.
El paso final no consiste en enviar directamente nada a la radio desde la web.
El proceso es:
Radio Configurator → archivo .data → CPS 1.60 → DM-32UV
Esto permite abrir primero el fichero en el CPS, revisar la configuración y después escribirla en el equipo.
Después de cargar la configuración
El manual tampoco termina cuando el fichero está dentro de la radio.
Veremos cómo realizar una primera comprobación real de la configuración:
- comprobar el repetidor;
- realizar una primera transmisión;
- verificar que apareces en la red;
- consultar herramientas como el monitor de BrandMeister EA;
- realizar una prueba de audio mediante Parrot/Echo;
- entender qué información estás viendo.
El objetivo es que no solo tengas una radio configurada, sino que puedas comprobar por qué funciona y qué está ocurriendo cuando la utilizas.
Siguiente paso
Mi consejo es que le eches un ojo al apartado del manual: Conceptos básicos de DMR
Antes de crear tu primera configuración merece la pena dedicar unos minutos a entender qué son un TG, un Time Slot, un RX Group o una lista de Scan.
No hace falta estudiar DMR en profundidad: solo los conceptos necesarios para entender lo que Radio Configurator está haciendo por ti.
