Cuando una configuración contiene cientos o incluso más de mil canales, el nombre que aparece en la pantalla deja de ser un detalle estético: se convierte en la forma más rápida de saber qué estás escuchando, por qué repetidor, en qué red y hacia qué ámbito o función está preparado ese canal.
Por eso EA4ITM Radio Configurator utiliza una nomenclatura corta y repetible. La intención no es que memorices una colección de códigos, sino que puedas reconocer el patrón después de haber visto unos pocos ejemplos.
En esta página aprenderás a leer los nombres automáticos del DM-32UV, entender las zonas que crea el configurador y saber qué ocurre cuando los límites físicos del equipo obligan a abreviar o dividir la organización.
Idea previa: el nombre visible no configura por sí mismo la comunicación. Frecuencia, Color Code, Time Slot, TG y demás parámetros están almacenados dentro del canal. El nombre es una etiqueta compacta para que tú puedas reconocerlo.
1. Por qué los nombres son tan compactos
El DM-32UV dispone de un espacio limitado para mostrar y almacenar los nombres:
- canal: hasta 16 caracteres en el nombre que llega al equipo;
- zona: hasta 15 caracteres en la organización utilizada por Radio Configurator;
- zona: hasta 64 canales;
- equipo: hasta 250 zonas.
Estos límites obligan a condensar información. En vez de utilizar nombres como:
“Repetidor BrandMeister de Cádiz — TalkGroup nacional”
se utiliza una estructura de este tipo:
D.CA.ED7ZAO.NAC
El segundo ocupa una fracción del espacio, pero sigue indicando red, referencia geográfica, repetidor y función del canal.
2. La regla general: de izquierda a derecha
En los canales automáticos conviene leer el nombre de izquierda a derecha.
Normalmente encontrarás tres o cuatro piezas:
TIPO/RED · ÁMBITO GEOGRÁFICO · REPETIDOR · FUNCIÓN
No todos los tipos de canal utilizan exactamente las mismas piezas. Los analógicos necesitan identificar banda y canal de repetidor; los digitales necesitan distinguir red y función DMR.
La primera parte te dice qué clase de canal estás viendo. La última suele decirte para qué lo vas a utilizar.
3. Cómo leer los repetidores analógicos
Los repetidores analógicos utilizan un prefijo diferente según la banda:
R.— repetidor analógico VHF;U.— repetidor analógico UHF.
La generación actual utiliza una estructura compacta semejante a:
R.E4.Rn.INDICATIVOU.E4.Un.INDICATIVO
Donde:
RoUidentifica la banda;E4, por ejemplo, indica el distrito EA4;RnoUnidentifica el canal normalizado cuando puede determinarse;- el último bloque es el indicativo del repetidor.
Si una frecuencia no encaja en la numeración automática de canal, esa parte puede omitirse. El objetivo es que el indicativo del repetidor continúe siendo reconocible dentro del límite de 16 caracteres.
¿Qué ocurre si el nombre analógico es demasiado largo?
Radio Configurator intenta conservar primero la información más útil. Si el nombre completo supera el límite, puede eliminar la referencia al canal normalizado y, como último recurso, recortar el resultado para que sea válido para el equipo.
No necesitas corregir manualmente estos casos en Básica o Experto: el generador realiza la adaptación antes de crear el archivo.

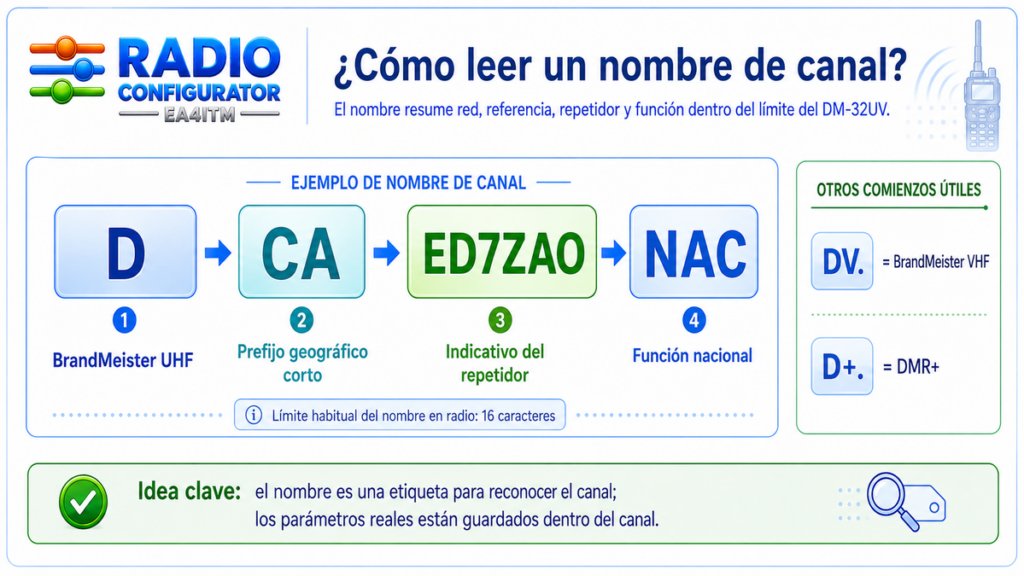

4. Cómo leer un canal BrandMeister
Los canales automáticos BrandMeister son especialmente fáciles de reconocer porque comienzan por:
D.— BrandMeister en UHF;DV.— BrandMeister en VHF.
La distinción D./DV. es importante porque puede existir más de una portadora asociada al mismo indicativo de repetidor. Así el nombre visible permite distinguir la versión VHF de la UHF sin perder el destino DMR.
Un ejemplo real de la estructura es:
D.CA.ED7ZAO.NAC
Puede leerse así:
D→ BrandMeister UHF;CA→ prefijo geográfico corto utilizado por el configurador;ED7ZAO→ indicativo del repetidor;NAC→ función nacional del canal.
En VHF podrías encontrar el mismo concepto empezando por DV..

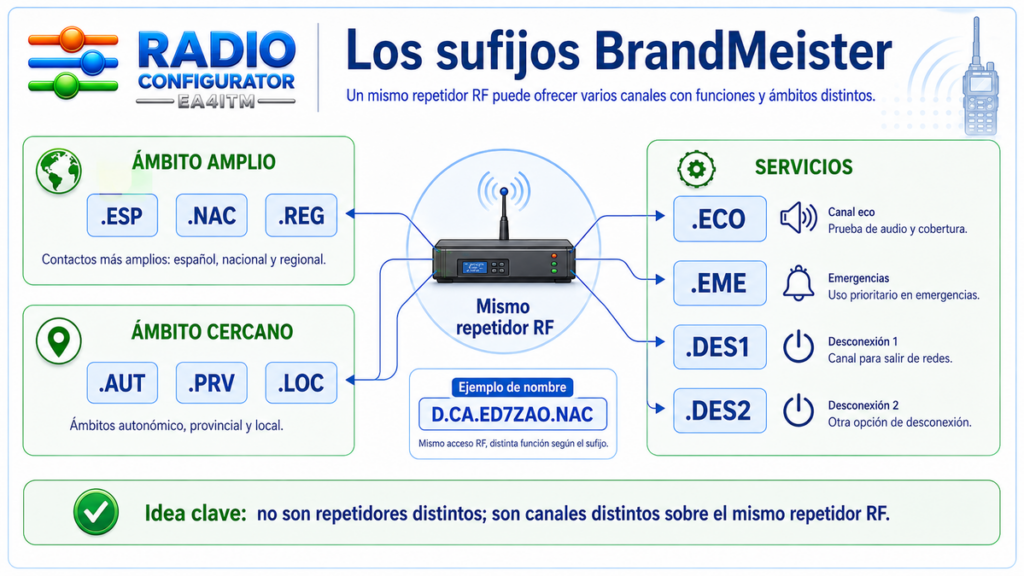

5. Los sufijos BrandMeister: la parte que más te interesa
En la práctica, cuando ya sabes qué repetidor has seleccionado, el último bloque del nombre suele ser el que te permite decidir rápidamente qué canal quieres utilizar.
Los sufijos automáticos principales son:
.ESP— ámbito internacional en español;.NAC— nacional;.REG— regional o distrito EA;.AUT— autonómico;.PRV— provincial;.LOC— local;.ECO— prueba de eco / Parrot;.EME— emergencias;.DES1— desconexión en TS1;.DES2— desconexión en TS2.
Por ejemplo, si un mismo repetidor aparece varias veces:
D.XX.REPETIDOR.NACD.XX.REPETIDOR.REGD.XX.REPETIDOR.AUTD.XX.REPETIDOR.PRVD.XX.REPETIDOR.LOC
no son cinco repetidores distintos. Son cinco canales construidos sobre el mismo acceso RF para utilizar distintos destinos o ámbitos DMR.
Por qué Radio Configurator intenta conservar siempre el sufijo
El sufijo es tan útil para manejar la radio que el generador lo trata como información prioritaria.
Si un nombre digital completo supera los 16 caracteres, Radio Configurator intenta primero eliminar el prefijo geográfico. Si todavía no cabe, puede abreviar el indicativo del repetidor, pero mantiene el comienzo que identifica la red y el final que identifica la función.
Es decir: ante un nombre demasiado largo, es preferible perder parte de la referencia geográfica antes que convertir .NAC, .LOC o .ECO en algo irreconocible.
6. Cómo reconocer los canales DMR+
Los canales pertenecientes a DMR+ se mantienen separados de BrandMeister y utilizan el prefijo:
D+.
La estructura general vuelve a ser:
D+.ÁMBITO.REPETIDOR.FUNCIÓN
Según la configuración seleccionada pueden aparecer, entre otros, canales relacionados con:
.NAC— destino nacional;.CL8— Cluster 8;.LOC— función local;- reflectores de España o de distritos EA;
- reflectores en español o inglés;
- estado y desconexión cuando correspondan.
La regla práctica es muy sencilla:
D. / DV. = BrandMeisterD+. = DMR+
Así puedes distinguir la red antes incluso de leer el resto del nombre.
7. Qué es una zona en el DM-32UV
Una zona no es una frecuencia ni un TG. Es una carpeta lógica que agrupa canales para que puedas recorrer una cantidad grande de información desde la radio sin navegar por una lista única de cientos de elementos.
Por ejemplo, si has seleccionado repetidores de EA4 puedes encontrar varias zonas con finalidades distintas. Al cambiar de zona no estás cambiando automáticamente de red ni transmitiendo nada: simplemente estás eligiendo qué grupo de canales quieres tener a mano.
Radio Configurator crea las zonas automáticamente siguiendo una estructura semántica. Eso permite que, incluso sin recordar cada canal, el nombre de la zona te indique qué tipo de contenido encontrarás dentro.
8. Zonas de repetidores analógicos
Los repetidores analógicos se agrupan por distrito en zonas como:
ANALOG EA4
Dentro encontrarás los canales analógicos pertenecientes al distrito seleccionado.
Si añades más distritos, aparecerán sus correspondientes zonas analógicas. De esta forma puedes cambiar primero de territorio y después elegir el repetidor concreto.

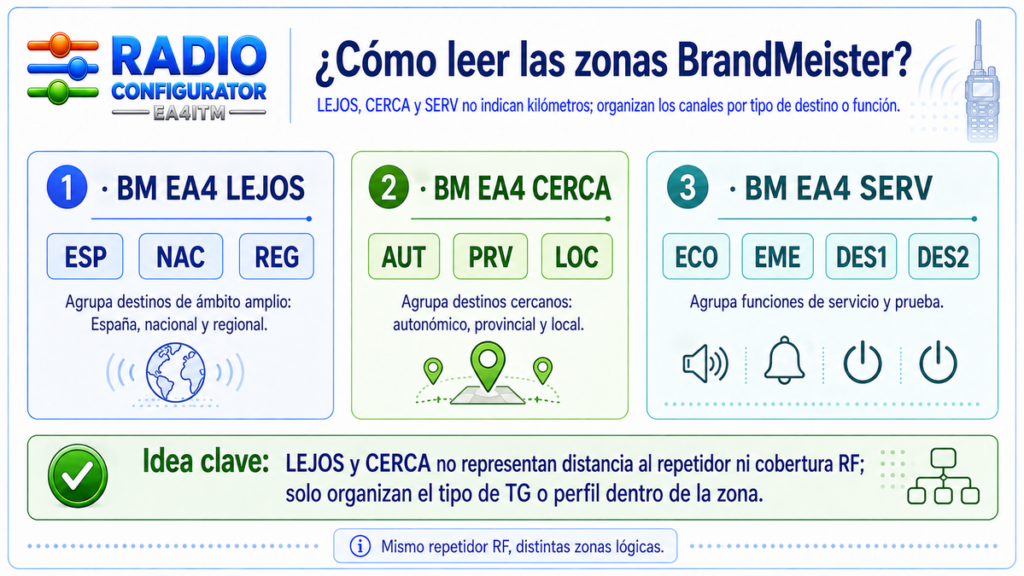

9. Zonas BrandMeister: LEJOS, CERCA y SERV
BrandMeister genera más canales por cada repetidor que el servicio analógico. Para que una zona siga siendo manejable, Radio Configurator separa los perfiles en tres grandes familias:
BM EAx LEJOS
Incluye los perfiles:
.ESP;.NAC;.REG.
BM EAx CERCA
Incluye:
.AUT;.PRV;.LOC.
BM EAx SERV
Agrupa funciones de servicio:
.ECO;.EME;.DES1;.DES2.
Muy importante: LEJOS y CERCA no indican la distancia física al repetidor. Describen el ámbito de los TG o perfiles agrupados dentro de la zona.
Un repetidor situado a dos kilómetros de tu casa puede aparecer dentro de BM EA4 LEJOS cuando seleccionas su canal nacional, porque LEJOS describe el alcance lógico de ese destino, no los kilómetros de RF.
10. Zonas DMR+
DMR+ se organiza de forma independiente y utiliza zonas del tipo:
D+ EA4
Dentro de ellas se mantienen juntos los canales generados para los repetidores DMR+ del distrito correspondiente.
Esto evita mezclar visualmente dos redes que comparten tecnología DMR pero utilizan estructuras y destinos diferentes.
11. Zonas de otros servicios
Los servicios que no dependen de un repetidor concreto disponen de nombres directos y fáciles de reconocer:
LLAMADA— canales de llamada;AEREA RX— servicio aeronáutico preparado para recepción;MARINA RX— canales del servicio marítimo organizados para esta configuración;PMR446 RX— canales PMR446 destinados a recepción.
En estas zonas el propio nombre recuerda inmediatamente la finalidad del contenido.

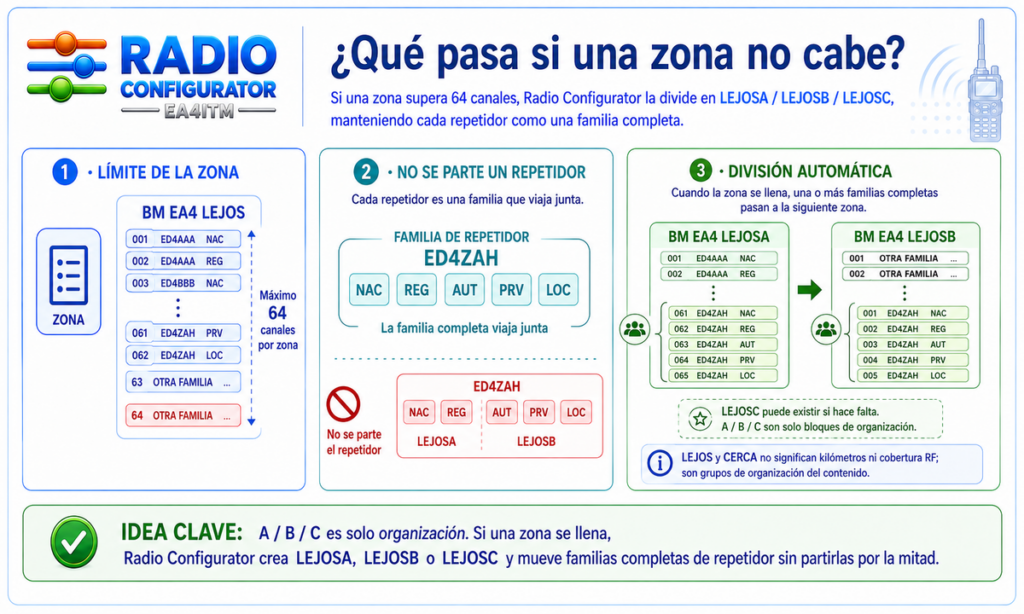

12. Qué ocurre si una zona necesita más de 64 canales
El DM-32UV admite un máximo de 64 canales por zona. Una selección amplia puede superar esa cantidad, especialmente cuando se incluyen numerosos repetidores DMR.
Radio Configurator no elimina silenciosamente los canales ni mezcla el exceso en una zona cualquiera. Divide automáticamente la zona en varias partes.
Por ejemplo:
BM EA1 LEJOSABM EA1 LEJOSB
Si fueran necesarias más partes continuarían con C, D, etc.
La letra final solo indica una división organizativa. No representa otra red, otro TG ni una característica especial del repetidor.
Un repetidor se mantiene completo
La división no se realiza cortando arbitrariamente en el canal número 64.
Radio Configurator agrupa los canales por familia de repetidor e intenta que todos los canales de un mismo repetidor permanezcan juntos dentro de la misma parte.
Así se evita una situación incómoda como tener:
...NAC y ...REG al final de LEJOSA, mientras ...AUT, ...PRV y ...LOC del mismo repetidor aparecen al comienzo de LEJOSB.
Si no cabe la familia completa, se mueve a la siguiente zona.
13. Método rápido para orientarte desde la radio
Después de utilizar la configuración unos días no necesitarás traducir carácter por carácter. Puedes seguir este orden mental:
- Mira la zona.
Te dice el territorio, red o tipo de contenido general. - Mira el principio del canal.
R/U= analógico;D/DV= BrandMeister;D+= DMR+. - Localiza el indicativo.
Identifica el repetidor físico. - Mira el sufijo.
En DMR te dice qué ámbito o función tiene ese canal.
Por ejemplo:
Zona: BM EA4 CERCA
Canal: D.XX.REPETIDOR.PRV
Sin abrir el CPS ya sabes que estás en:
- BrandMeister;
- grupo de perfiles cercanos del distrito EA4;
- un repetidor concreto;
- su destino provincial.
Ese es el objetivo de toda la nomenclatura.

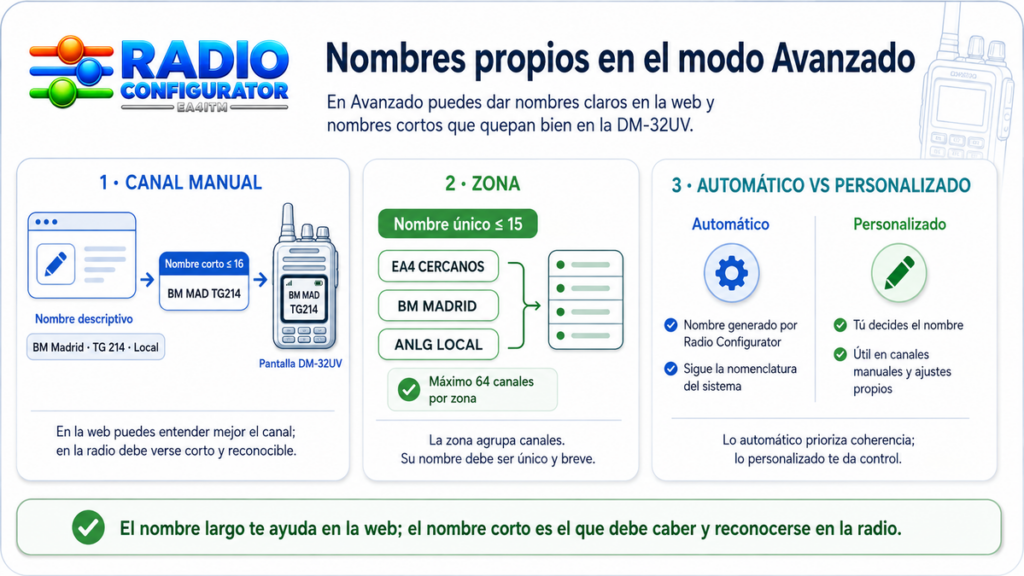

14. Nombres propios en el modo Avanzado
En Avanzado conviven dos mundos:
- los canales automáticos, que mantienen la nomenclatura del sistema;
- los canales manuales y elementos personalizados, cuyos nombres puedes decidir tú.
Nombre y Nombre corto no son lo mismo
Al crear un canal manual puedes utilizar un nombre descriptivo dentro del configurador, pero también debes indicar un Nombre corto.
El Nombre corto es la etiqueta destinada al equipo y debe respetar el límite de 16 caracteres.
Por ejemplo:
Nombre: Repetidor analógico de pruebas del club
Nombre corto: R.CLUB.PRUEBAS
Radio Configurator además evita que dos canales manuales utilicen exactamente el mismo Nombre corto, porque en la radio sería muy difícil distinguirlos.
Zonas personalizadas
En Organización → Zonas puedes:
- mantener las zonas automáticas;
- personalizar su composición;
- cambiar su nombre;
- duplicarlas;
- crear zonas manuales;
- volver a la definición automática cuando corresponda.
Los nombres de zona deben seguir siendo únicos y ajustarse al límite de 15 caracteres. Cada zona puede contener como máximo 64 canales.
Si una zona automática deja temporalmente de derivarse de la selección actual pero tenía una personalización, el configurador puede conservarla como No disponible conservada para que esa personalización no desaparezca silenciosamente.
El funcionamiento completo de estas herramientas se explica más adelante en Modo Avanzado.
15. No necesitas memorizar la nomenclatura completa
La nomenclatura está diseñada precisamente para producir el efecto contrario: que puedas deducir el significado aunque no recuerdes cada código.
Si solo conservas estas seis reglas ya podrás interpretar la mayoría de la configuración:
R./U.→ repetidores analógicos;D./DV.→ BrandMeister UHF/VHF;D+.→ DMR+;- el indicativo identifica el repetidor;
- el sufijo indica la función del canal DMR;
- LEJOS / CERCA / SERV organiza funciones y ámbitos, no distancias físicas.
Siguiente paso
Ahora ya sabemos reconocer qué canal estamos viendo y dónde lo ha organizado Radio Configurator.
El siguiente paso es entender con más profundidad qué puede escuchar realmente la radio y cómo se relacionan tres elementos que suelen confundirse: → RX Group, Scan y escucha
Ahí veremos con ejemplos prácticos por qué TG de transmisión, RX Group y Scan no hacen lo mismo, y cómo interviene Monitor cuando queremos ampliar la escucha.
